У магнітному полі провідника ошурки намагнічуються й відтворюють картину ліній магнітної індукції магнітного поля прямого провідника зі струмом. А як визначити напрямок магнітних ліній?

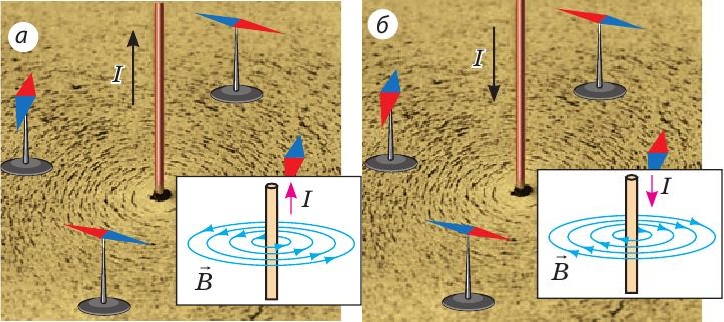

Розташуємо поряд із провідником декілька магнітних стрілок і пустимо в провіднику струм — стрілки зорієнтуються в магнітному полі провідника (малюнок а). Північний полюс кожної стрілки вкаже напрямок вектора індукції магнітного поля в даній точці, а отже, і напрямок магнітних ліній цього поля.
Зі зміною напрямку струму в провіднику зміниться й орієнтація магнітних стрілок (малюнок б). Це означає, що напрямок магнітних ліній залежить від напрямку струму в провіднику.

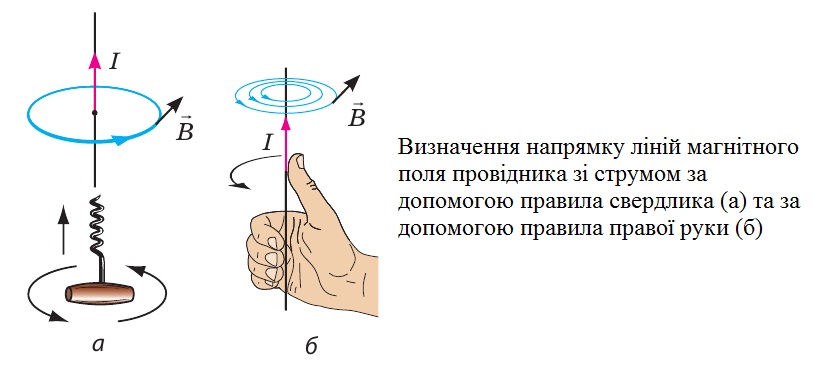

Зрозуміло, що визначати напрямок ліній магнітної індукції за допомогою магнітної стрілки незручно, тому використовують правило свердлика:
Якщо вкручувати свердлик за напрямком струму в провіднику, то напрямок обертання ручки свердлика вкаже напрямок ліній магнітного поля струму;
або правило правої руки:
Якщо спрямувати великий палець правої руки за напрямком струму в провіднику, то чотири зігнуті пальці вкажуть напрямок ліній магнітного поля струму.
Навколо котушки зі струмом існує магнітне поле.

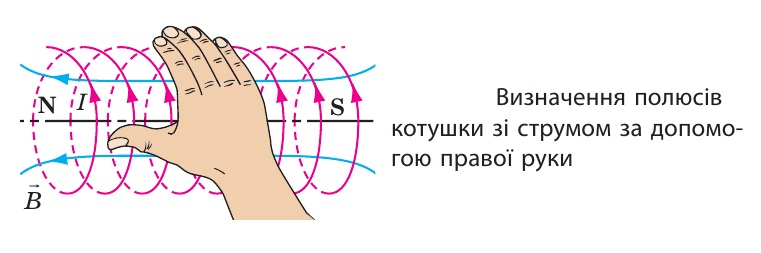

Як і штабовий магніт, котушка зі струмом має два полюси — південний і північний. Полюси котушки розташовані на її торцях, і їх легко визначити за допомогою правої руки:
Якщо чотири зігнуті пальці правої руки спрямувати за напрямком струму в котушці, то відігнутий на 90° великий палець укаже напрямок на північний полюс котушки, тобто напрямок вектора магнітної індукції всередині котушки.

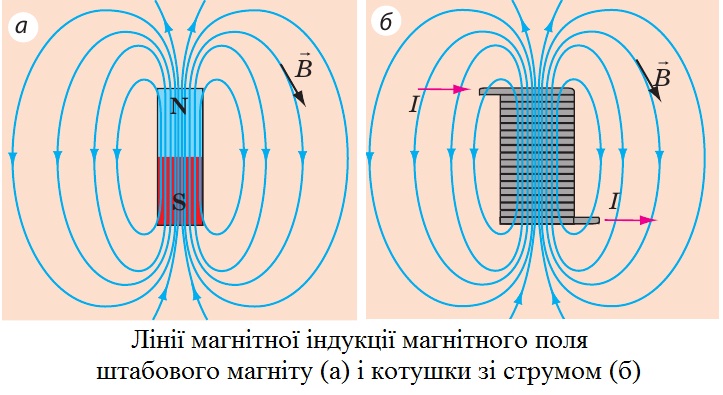

Зіставивши магнітні лінії постійного штабового магніту та магнітні лінії котушки зі струмом, побачимо їхню надзвичайну схожість. Зазначимо: магнітна стрілка, підвішена котушка зі струмом і підвішений штабовий магніт орієнтуються в магнітному полі Землі однаково.
